球閥系列
產品特點：

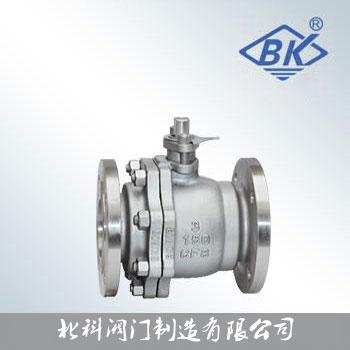

一、Q41H/Y美標硬密封浮動球閥產品概述
Q41H/Y美標硬密浮動球閥閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松，球體及閥座采用特殊硬化處理，密封面不擦傷。該閥除球體表面和閥座表面的特殊硬化處理外，在其它密封材料方面采用柔性石墨、金屬纏繞式墊片等，故能用于高溫、高壓工況，并具耐火燒功能。
Q41H/Y美標硬密封浮動球閥具有雙向密封功能，其工作性能穩定、耐磨損度強、耐溫耐腐能力高，新然閥門廠生產的美標金屬硬密封浮動球閥適用于各種含顆粒介質、溫度極高的工業管線上作為啟閉或流體通斷使用。
Q41H/Y美標硬密浮動球閥采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高溫而導致的卡阻，適合于中小口徑高溫使用場合。
二、Q41H/Y美標硬密封浮動球閥主要零部件材料表
|
序號 |
零件名稱 |
材質 |
|
Q41H/Y-C |
||
|
1 |
閥體 |
A216-WCB |
|
2 |
柔性石墨 |
|
|
3 |
閥座 |
304 |
|
4 |
球體 |
A276-420 |
|
5 |
A194-2H |
|
|
6 |
螺柱 |
A193-B7 |
|
7 |
座墊 |
304 |
|
8 |
彈簧 |
AISI 9260 |
|
9 |
墊片 |
B12.10-304/F.G |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料壓蓋 |
A216-WCB |
|
12 |
擋圈 |
AISI 1066 |
|
13 |
閥桿 |
A276-410 |
|
14 |
螺釘 |
A193-B7 |
三、Q41H/Y美標硬密封浮動球閥主要性能規范表
|
壓力等級 |
磅級(Class) |
|||||
|
150Lb |
300Lb |
400Lb |
600Lb |
|||
|
試驗壓力 (MPa) |
殼體試驗 |
3.03 |
7.5 |
10.2 |
15.0 |
|
|
密封試驗 |
2.2 |
5.5 |
7.48 |
11.0 |
||
|
適用工況 |
適用介質 |
紙漿、漿料、粉塵及含各種固體顆粒的介質 |
||||
|
適用溫度 |
-196~≤550℃ |
|||||
|
適用規范 |
設計制造按 |
API60 |
||||
|
法蘭尺寸按 |
ANSI B16.5 |
|||||
|
結構長度按 |
ANSI B16.0 |
|||||
|
檢驗試驗按 |
API598 |
|||||
四、Q41H/Y美標硬密封浮動球閥主要外形尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 NPS(in) |
尺寸 |
|||||||
|
L |
D |
T |
G |
C |
n-φd |
W |
H |
||
|
1.6-2.0 Class150 |
1/2" |
108 |
89 |
12 |
35 |
60.5 |
4-15 |
115 |
72 |
|
3/4" |
117 |
98 |
12 |
43 |
70 |
4-15 |
115 |
76 |
|
|
1" |
127 |
108 |
12 |
51 |
79.5 |
4-15 |
150 |
92 |
|
|
11/2" |
165 |
127 |
14.3 |
73 |
98.5 |
4-16 |
200 |
123 |
|
|
2" |
178 |
152 |
15.9 |
92 |
120.5 |
4-19 |
200 |
132 |
|
|
21/2" |
190 |
178 |
17.5 |
105 |
139.5 |
4-19 |
320 |
164 |
|
|
3" |
203 |
190 |
19.1 |
127 |
152.4 |
4-19 |
320 |
173 |
|
|
4" |
229 |
229 |
23.9 |
157 |
190.5 |
8-19 |
450 |
210 |
|
|
6" |
394 |
279 |
26 |
216 |
241.5 |
8-22 |
8000 |
288 |
|
|
8" |
457 |
343 |
29 |
270 |
298.5 |
8-22 |
1120 |
374 |
|
|
10" |
533 |
406 |
31 |
324 |
362 |
12-25 |
1420 |
366 |
|
|
12" |
610 |
483 |
32 |
381 |
432 |
12-25 |
1420 |
412 |
|
|
2.5-5.0 Class300 |
1/2" |
140 |
95 |
15 |
35 |
66.5 |
4-15 |
115 |
72 |
|
3/4" |
152 |
117 |
16 |
43 |
82.5 |
4-19 |
115 |
76 |
|
|
1" |
165 |
124 |
18 |
51 |
89 |
4-19 |
150 |
92 |
|
|
11/2" |
190 |
156 |
20.7 |
73 |
114.5 |
4-22 |
200 |
123 |
|
|
2" |
216 |
165 |
22.3 |
92 |
127 |
8-19 |
200 |
132 |
|
|
21/2" |
241 |
190 |
25.4 |
105 |
149 |
8-22 |
320 |
164 |
|
|
3" |
283 |
210 |
28.5 |
127 |
168.5 |
8-22 |
320 |
173 |
|
|
4" |
305 |
254 |
31.8 |
157 |
200 |
8-22 |
450 |
210 |
|
|
6" |
403 |
318 |
36.6 |
216 |
270 |
12-22 |
1120 |
336 |
|
|
8" |
502 |
381 |
42 |
270 |
330 |
12-25 |
1420 |
385 |
|
|
10" |
568 |
444 |
48 |
324 |
387.5 |
16-29 |
1420 |
370 |
|
