Q41F型號代表：

閥門類型代號："Q"代表球閥

傳動形式代號：""代表手動

連接形式代號："4"代表法蘭式

結構形式代號："1"代表浮動式

密封面材料代號："F"代表聚四氟乙烯

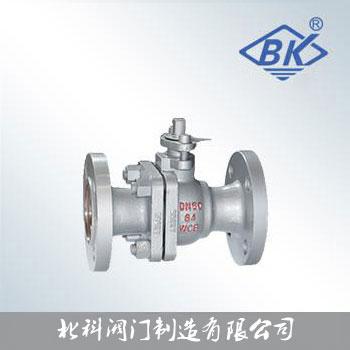

一、Q41F法蘭浮動球閥產品介紹：

球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

二、產品特征

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質

適用溫度：-196～350℃

驅動方式：手動、氣動、電動、液動等

公稱通徑：DN15～250mm 1/2＂～10＂

三、應用規范：

1、設計制造按GB12237

2、結構長度按GB12221

3、法蘭尺寸按GB9113, JB/T79, HG20592

4、閥門檢查和試驗按GB/T9092
