氣動閥門系列

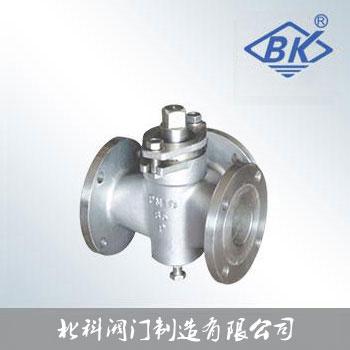

不銹鋼旋塞閥

圖片展示

產品描述

產品型號：X43W
產品特點：

詳細介紹

、X43W不銹鋼旋塞閥主要性能規格：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（MPa）	殼體	密封	適用介質	工作溫度（℃）
X43W-1.0P	1.0	1.5	1.1	硝酸類	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸類	-20~150

二、X43W不銹鋼旋塞閥主要零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X43W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	油浸石棉盤根柔性石墨
X43W-1.0R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	油浸石棉盤根柔性石墨

三、X43W不銹鋼旋塞閥技術圖片：

四、X43W不銹鋼旋塞閥主要尺寸：

型號	公稱通徑 DN（mm）	尺寸（mm）
型號	公稱通徑 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0P X43W-1.0R	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	3	30	12-φ23	100	263	760

五、X43W不銹鋼旋塞閥訂貨說明：

訂貨須知:

1.X43W旋塞閥產品型號與名稱;
2.X43W旋塞閥公稱通徑DN;
3.X43W旋塞閥額定流量系數KV ;
4.X43W旋塞閥公稱壓力和壓差;
5.X43W旋塞閥閥體和閥內組件材料;
6.X43W旋塞閥流量特性;
7.X43W旋塞閥適用溫度;
8.X43W旋塞閥使用介質；
9.X43W旋塞閥是否帶附件;
10.是否帶附件以便為您正確選型;
11.如有特殊要求時請在訂購產品時注明。
12.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
13.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的英科閥門專家為您審核把關。
