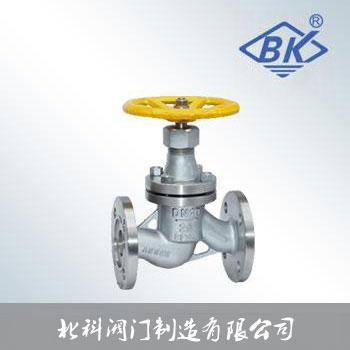

J41B氨用截止閥
圖片展示
產品描述
產品型號：J41B
產品特點：
產品特點：
詳細介紹
J41B氨用截止閥結構特點及用途
1．中通法蘭為方形結構，閥桿采用間桿連接。
2．閥體密封面部位采用球凸狀，與閥腳以線吻合密封。
3．密封面采用巴氏合金，密封性能好，使用壽命長
主要性能規范
適用介質：液、氣、氨、氮、氫
適用溫度： -10℃-150℃
試驗壓力
|
公稱壓力 PN(MPa)
|
試驗壓力 (MPa)
|
|
|
殼體強度試驗
|
密封試驗
|
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
主要零件材料
|
產品類型
|
零件名稱
|
|||||
|
閥體、閥蓋
|
閥桿
|
填料
|
密封面
|
墊片
|
緊固件
|
|
|
J41B-16/25C
|
鑄鋼
|
碳鋼
|
聚四氟乙烯
|
巴氐合金
|
石棉橡膠板
|
優質碳鋼
|
|
J41B-16/25Q
|
球墨鑄鐵
|
碳鋼
|
聚四氟乙烯
|
巴氏合金
|
石棉橡膠板
|
優質碳鋼
|
|
J41B-16/25K
|
可鍛鑄鐵
|
碳鋼
|
聚四氟乙烯
|
巴氏合金
|
石棉橡膠板
|
優質碳鋼
|
主要尺寸表
|
公稱通徑
DN(mm) |
主要外形尺寸及連接尺寸(mm)
|
||||||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f2
|
z-d
|
H
|
DO
|
|
|
J41B-16C J41B-16Q J41B-16K
|
|||||||||||
|
10
|
130
|
90
|
60
|
40
|
35
|
14
|
2
|
4
|
4-14
|
196
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
14
|
2
|
4
|
4-14
|
196
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-14
|
196
|
140
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-14
|
204
|
160
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-18
|
208
|
160
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-18
|
248
|
200
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-18
|
248
|
200
|
|
65
|
290
|
180
|
145
|
125
|
110
|
22
|
3
|
4
|
4-18
|
321
|
240
|
|
80
|
310
|
195
|
160
|
135
|
121
|
24
|
3
|
4
|
8-18
|
325
|
240
|
|
100
|
350
|
215
|
180
|
155
|
150
|
24
|
3
|
4.5
|
8-18
|
371
|
280
|
|
125
|
400
|
245
|
210
|
185
|
176
|
26
|
3
|
4.5
|
8-18
|
400
|
320
|
|
150
|
480
|
280
|
240
|
210
|
204
|
26
|
3
|
4.5
|
8-23
|
432
|
320
|
|
200
|
600
|
335
|
295
|
265
|
260
|
30
|
3
|
4.5
|
12-23
|
654
|
400
|
|
250
|
650
|
405
|
335
|
320
|
313
|
32
|
3
|
4.5
|
12-25
|
745
|
500
|
|
300
|
700
|
460
|
410
|
375
|
364
|
34
|
3
|
4.5
|
12-25
|
852
|
600
|
|
J41B-25C J41B-25Q J41B-25K
|
|||||||||||
|
10
|
130
|
90
|
60
|
40
|
35
|
16
|
2
|
4
|
4-14
|
196
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
4-14
|
196
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-14
|
196
|
120
|
|
25
|
160
|
115
|
85
|
65
|
58
|
18
|
2
|
d
|
4-14
|
201
|
120
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-18
|
208
|
120
|
|
40
|
200
|
145
|
110
|
85
|
76
|
20
|
2
|
d
|
4-18
|
248
|
160
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-18
|
248
|
160
|
|
65
|
290
|
180
|
145
|
125
|
110
|
22
|
3
|
4
|
8-18
|
321
|
240
|
|
80
|
310
|
195
|
160
|
135
|
121
|
24
|
3
|
4
|
8-18
|
325
|
240
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8-23
|
371
|
280
|
|
125
|
400
|
270
|
220
|
188
|
176
|
30
|
3
|
4.5
|
8-25
|
400
|
320
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8-25
|
432
|
320
|
|
200
|
600
|
360
|
310
|
278
|
260
|
34
|
3
|
4.5
|
12-30
|
654
|
400
|
|
250
|
650
|
425
|
370
|
332
|
313
|
42
|
3
|
4.5
|
12-34
|
745
|
500
|
|
300
|
750
|
485
|
430
|
390
|
364
|
46
|
3
|
4.5
|
12-34
|
852
|
600
|
